Размеры сальников и подшипников скутеров хонда дио Honda dio

Многие путаются в том, какие сальники и подшипники заказывать на свои моторы Honda. Ну что ж, давайте разберемся вместе!

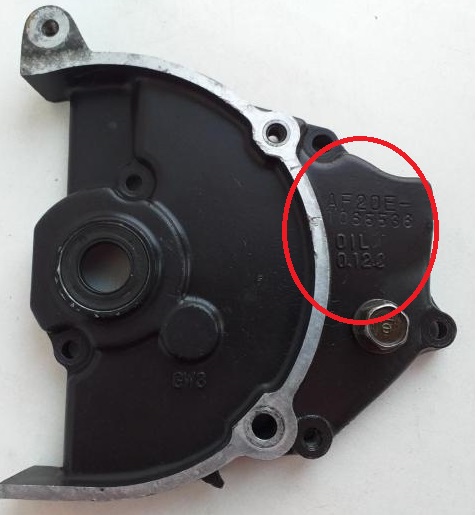

Модель и номер своего двигателя скутера Honda вы найдете на лицевой части крышки редуктора, прямо над заливным болтом

1) Двигатель AF-18E (выбито на крышке редуктора) с "тонким" коленвалом 12мм
(Dio 18 и она же с дисковым тормозом Dio 25 ; Dio 27 и 28 первых выпусков, потом сделали на них толстый вал 14мм )

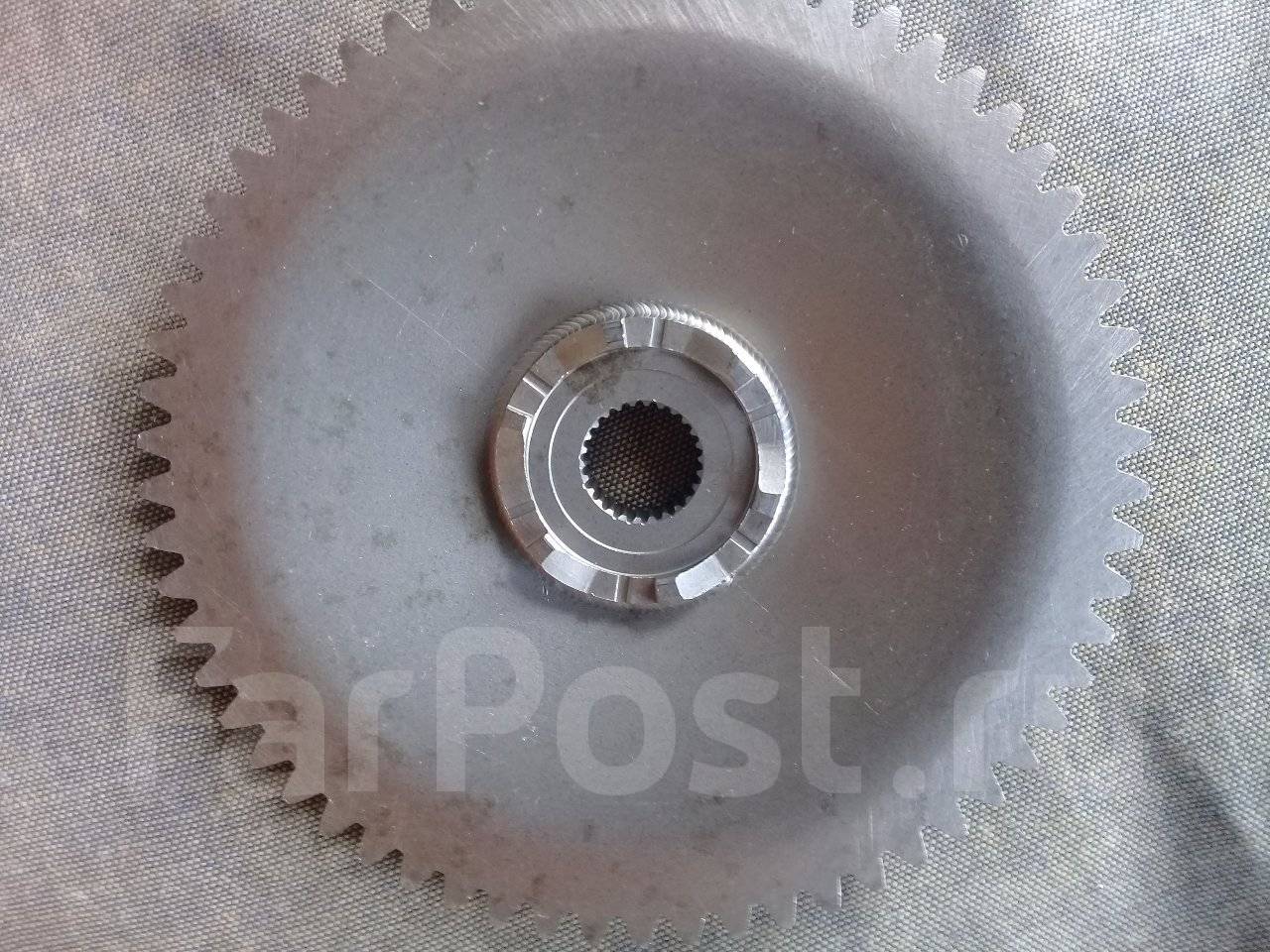

Вы узнаете этот мотор по характерной ответной щеке, гайке вариатора на 14мм и сама резьба на валу 10мм шаг 1,25:

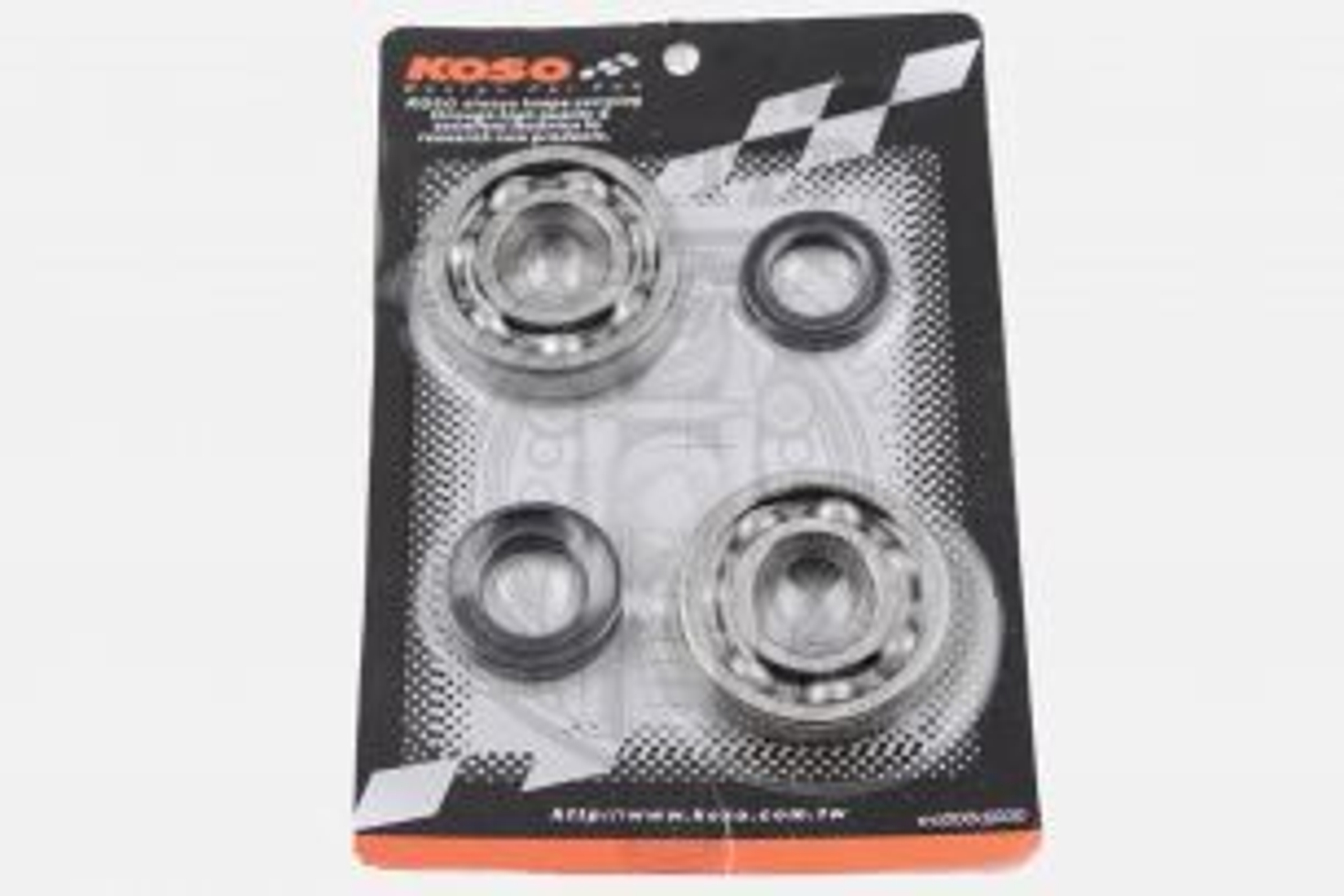

Подшипники коленвала одинаковые на обеих половинках картера, нужно 2 штуки

D=52мм d=20мм h=12мм, можно купить тут diomarket.ru

Сальники одинаковые на обеих половинках картера, нужно 2 штуки : D=25.5мм d=15.5мм h=7мм
купить можно здесь: diomarket.ru

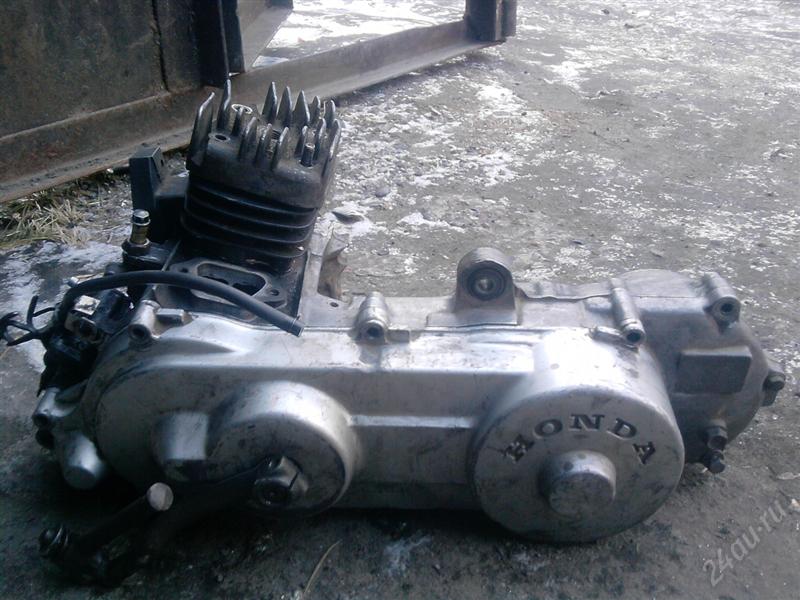

2) двигатель AF-18E модели с "толстым" коленвалом (широкий ремень)
(почти все 27е, 28е)
Двигатель AF-24E модели с "толстым" коленвалом

( HONDA TACT AF 24, AF 30/31, Giorno 24)

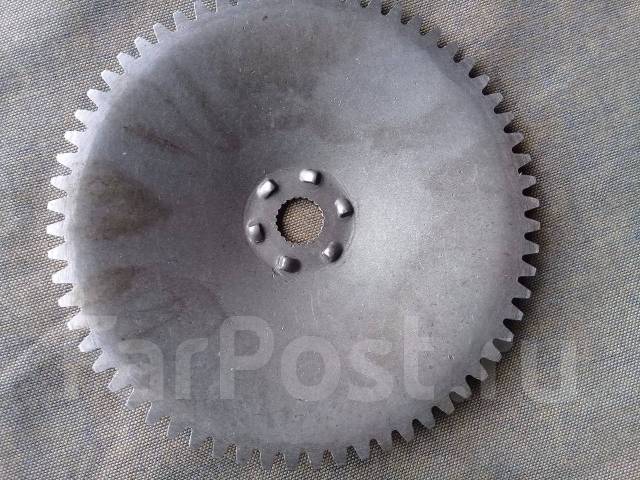

Вы узнаете этот мотор по характерной ответной щеке, гайке вариатора на 17мм и сама резьба на валу 12мм шаг 1,25:

Подшипники коленвала одинаковые на обеих половинках картера, нужно 2 штуки

D=52мм d=20мм h=12мм, можно купить тут diomarket.ru

Сальники разные на половинках картера, нужно 2 штуки : D=25.5мм d=15.5мм h=7мм
и D=31мм d=20мм h=7мм, можно купить тут diomarket.ru

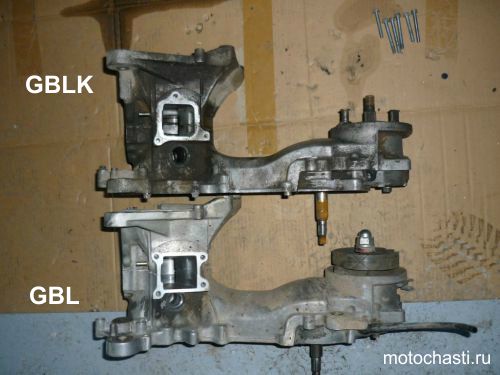

3) двигатель AF-34E. Тут есть 2 модификации этого двигателя: GBL и GBLK. Сейчас поговорим о том, где коллектор имеет 4 болта крепления (GBL)
(Dio 34- 35 SR,Dio Cesta)

Подшипники коленвала потребуются 2 штуки : D=56мм d=20мм h=12мм купить подшипники дио 34
Сальники , потребуются следующие:
1) D=25.5мм d=15.5мм h=7мм ; 2) D=31мм d=20мм h=7мм diomarket.ru сальник дио 34

4) двигатель AF-34E модели c двигателем модификации GBLK (впускной коллектор на 3-х болтах )

(Dio 34- 35 SR,Dio Cesta)

Подшипники коленвала потребуются 2 штуки : D=52мм d=20мм h=12мм можно купить тут diomarket.ru
Сальники , потребуются следующие:
1) D=25.5мм d=15.5мм h=7мм ; 2) D=31мм d=20мм h=7мм diomarket.ru сальник дио 34

ПОДШИПНИКИ И САЛЬНИКИ В РЕДУКТОР ХОНДА ДИО \ ХОНДА ТАКТ

Сальник на валу сцепления D=30мм d=17мм h=5мм
Сальник на валу переднего колеса D=40мм d=24мм h=7мм

Подшипники стоят везде стандартные.

Понадобятся:
6201 - 1 шт. В картере "в глубине" ; D=32мм d=12мм h=10мм
6202 - 1 шт. В некоторых моделях двигателя AF-34E данный подшипник может отсутствовать, вал колеса вращается в посадочном месте на крышке редуктора ; D=35мм d=15мм h=11мм
6203 - 1 шт. В крышке редуктора. D=40мм d=17мм h=12мм

6203 2RS - 1 шт. (закрытый сепаратор с сальниковым уплотнение) D=40мм d=17мм h=12мм
